VSE流量计使用说明书

一、产品简介

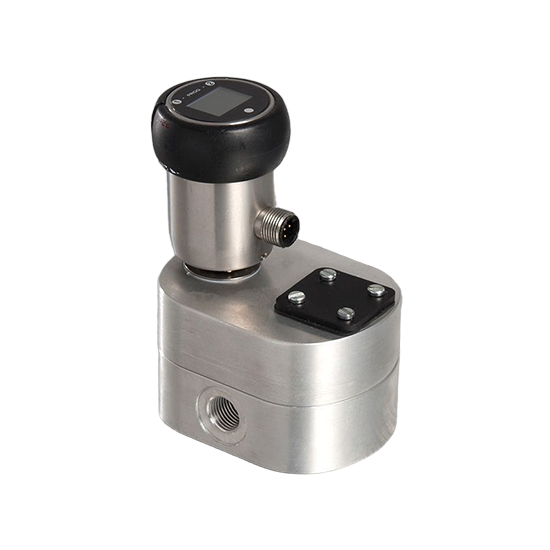

VSE流量计是专为液体流量精确测量设计的仪表，在化工、制药、食品等行业广泛应用。它能实时、准确地提供流量数据，助力企业优化生产流程、保障产品质量。

二、技术参数速览

测量范围：不同型号覆盖广泛，从微小流量（几毫升/分钟）到较大流量（数百升/分钟以上）均可测量。

精度等级：通常精度在±0.1% - ±1%FS（满量程）之间，能满足多数工业对流量测量精度的要求。

工作温度：一般可在 -20℃至 +120℃范围内正常工作，部分特殊型号可适应更高或更低温度。

工作压力：根据型号不同，工作压力范围为 0 - 40MPa，能应对不同压力环境下的流量测量。

介质粘度：可测量低粘度到高粘度（最高达数万毫帕·秒）的液体介质。

三、安装指南

安装位置选择

安装在管道直线段上，确保前后有足够长的直管段，一般上游直管段长度不少于 10 倍管径，下游不少于 5 倍管径，以保证流体稳定，提高测量精度。

避免安装在管道有剧烈振动、强电磁干扰或温度变化大的位置。

尽量选择便于操作、维护和读数的位置。

安装步骤

关闭阀门：安装前，关闭管道上下游阀门，排空管道内介质，确保安装安全。

安装法兰：将流量计两端的法兰与管道法兰对齐，插入密封垫片，用螺栓均匀拧紧，注意扭矩适中，避免损坏法兰或密封垫片。

电气连接：按照流量计接线图，将信号线、电源线等正确连接到相应端子，确保连接牢固、绝缘良好。

四、操作说明

开机准备

检查流量计外观是否完好，各连接部位是否紧固。

确认电源电压与流量计要求相符，接通电源。

等待流量计预热，一般预热时间为 15 - 30 分钟，使内部电子元件达到稳定工作状态。

参数设置（如有需要）

部分 VSE 流量计支持参数设置，可通过配套的显示仪表或上位机软件进行。

根据实际测量需求，设置流量单位（如升/分钟、立方米/小时等）、量程范围、输出信号类型（如 4 - 20mA、脉冲等）等参数。

正常运行监测

观察流量计显示数值，确保流量测量值在合理范围内。

检查输出信号是否正常，如使用模拟信号输出，可用万用表测量信号电流是否与流量值对应。

五、维护保养

日常清洁

定期用干净、柔软的布擦拭流量计外壳，去除灰尘和污垢，保持外观整洁。

避免使用腐蚀性清洁剂，以免损坏流量计表面。

定期检查

每月检查一次流量计的连接部位，查看螺栓是否松动，如有松动及时拧紧。

每季度检查一次密封件，如发现老化、损坏或泄漏迹象，应及时更换。

内部维护（必要时）

一般情况下，流量计内部无需频繁维护。但若长期使用后测量精度下降，或怀疑内部有杂质堆积，可联系专业人员进行拆解清洗和维护。

六、注意事项

严禁超过流量计规定的压力、温度和粘度范围使用，以免损坏流量计。

在安装、维护和操作过程中，应避免对流量计造成剧烈撞击或振动。

如需对流量计进行维修或更换部件，应由专业人员进行，切勿自行拆卸核心部件。

定期对流量计进行校准，一般建议每年校准一次，以确保测量精度。
